Purification de l'hydrogène Unité Psa Séparation et purification de l'hydrogène

Générateur d'azote PSA

Définition

Un système complet de production d'azote comprend plusieurs composants importants qui travaillent ensemble pour produire du gaz d'azote.avec un accent sur le compresseur d'air, sécheuse à air par adsorption, sécheuse à air réfrigérée, filtre de précision pour éliminer l'huile, pompe de renforcement de l'azote et générateur d'azote PSA:

Compresseur d'air: Le compresseur d'air est chargé d'attirer l'air ambiant et de le comprimer à la pression souhaitée.Parmi les types de compresseurs couramment utilisés dans les systèmes de production d'azote, on peut citer les compresseurs à rotation, vis rotatives ou compresseurs centrifuges.

Séche-air à adsorption: Le séche-air à adsorption élimine l'humidité de l'air comprimé après qu'il a quitté le compresseur.pour adsorber la vapeur d'eauL'air sec est essentiel pour prévenir la condensation et atteindre le point de rosée bas requis.avec une tour séchant l'air tandis que l'autre régénère le sécheur.

Séchoir à air réfrigéré: Le séchoir à air réfrigéré est une alternative au séchoir à adsorption pour éliminer l'humidité de l'air comprimé.provoquant la condensation et la séparation de l'humiditéL'eau condensée est ensuite drainée, laissant derrière elle de l'air sec. Les séchoirs réfrigérés sont efficaces pour des applications générales mais peuvent avoir des limites pour atteindre des points de rosée extrêmement bas.

Filtre de précision d'élimination de l'huile: le filtre de précision d'élimination de l'huile est utilisé pour éliminer les particules d'huile et les contaminants du flux d'air comprimé.Il utilise généralement des filtres à haut rendement pour piéger et éliminer les aérosols d'huileCe filtre garantit que l'air entrant dans le processus de production d'azote est propre et exempt de contamination par l'huile.

Pompes de renforcement de l'azote: la pompe de renforcement de l'azote augmente la pression du gaz d'azote produit par le générateur d'azote PSA.Il prend l'azote à basse pression du générateur et le renforce à la pression de livraison désiréeLa pompe de rappel assure un approvisionnement constant et suffisant en gaz d'azote à la pression requise pour des applications spécifiques.

Générateur d'azote PSA: Le générateur d'azote PSA (Pressure Swing Adsorption) est un composant clé des systèmes de production d'azote.Il utilise une technologie d'adsorption pour séparer l'azote gazeux de l'air compriméLe générateur contient des couches de matériau adsorbant, généralement des tamis moléculaires de carbone, qui adsorbent sélectivement l'oxygène et les impuretés tout en permettant le passage de l'azote.En alternant la pression entre les cycles d'adsorption et de régénération, le générateur d'azote PSA produit du gaz azoté de haute pureté.

Ces composants travaillent ensemble pour créer un système complet de production d'azote.Les systèmes de distribution peuvent également faire partie du système global pour assurer un fonctionnement sûr et efficace.La sélection et la configuration des composants dépendent des exigences spécifiques telles que les niveaux de pureté de l'azote, les débits et les applications prévues.

Spécification

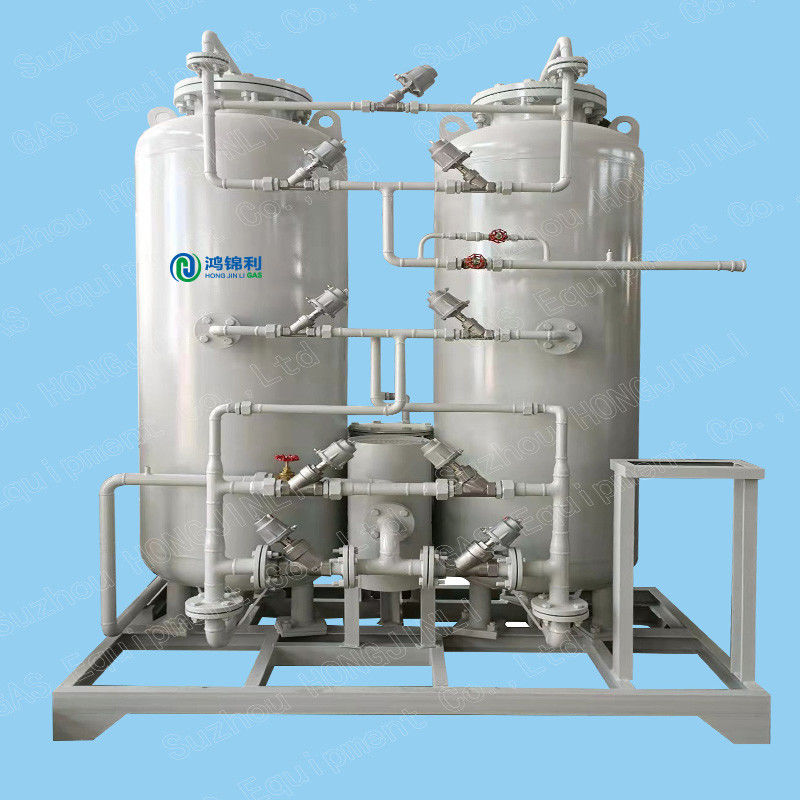

Box Générateur d'azote PSA

Capacité d'azote: 1 à 100 Nm3/h
Pureté de l'azote: 95% à 99,999%
Pression d'azote: 0,5-0,8 MPa (augmentation pour haute pression) Points de rosée d'azote: ≤-40°C (pression atmosphérique)
Énergie de commande: 0,2 kW 220v 50 Hz
