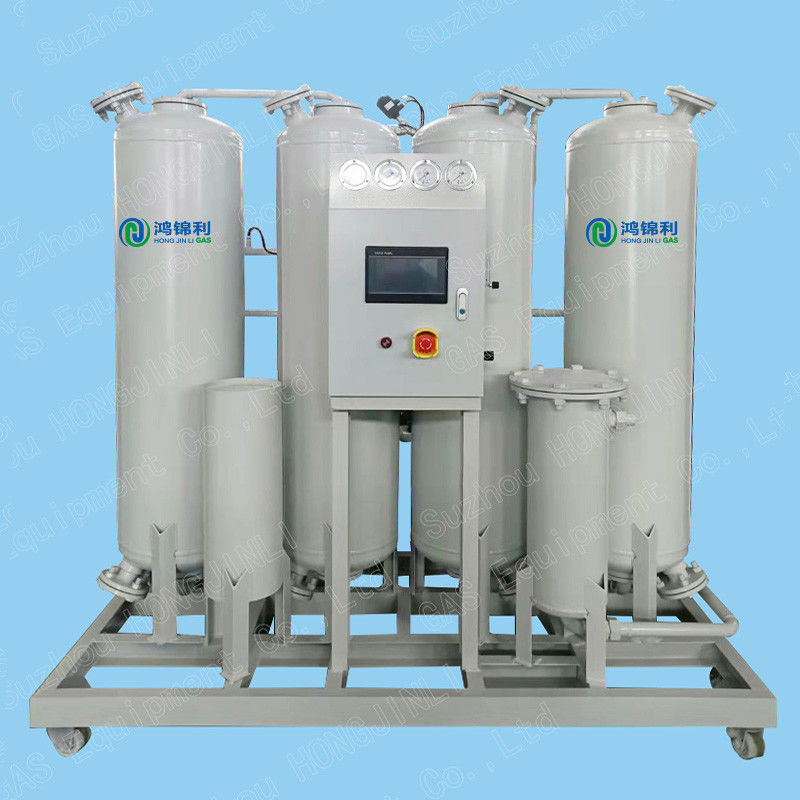

Générateur d'azote PSA

Définition

Le générateur d'azote PSA (Pressure Swing Adsorption) fonctionne selon le principe de l'adsorption sélective.une résistance à l'usure d'environ 0,8 MPa,, qui a une affinité plus élevée pour les molécules d'oxygène que pour les molécules d'azote.

Le procédé commence par l'introduction d'air comprimé dans le générateur d'azote PSA, qui passe par une série de filtres pour éliminer les impuretés et les contaminants.L'air filtré entre ensuite dans un récipient contenant le matériau adsorbant.

Sous pression, le matériau adsorbant adsorbe sélectivement les molécules d'oxygène, permettant aux molécules d'azote de passer relativement intactes.Cette séparation est réalisée en exploitant les différentes caractéristiques d'adsorption de l'oxygène et de l'azote sur le matériau adsorbant.Il en résulte un flux de gaz azoté d'une pureté nettement supérieure.

Le processus d'adsorption continue jusqu'à ce que le matériau adsorbant soit saturé d'oxygène.les molécules d'oxygène adsorbées sont libérées du matériau adsorbant, ce qui lui permet de se régénérer et de se préparer au prochain cycle.

Pour assurer un approvisionnement continu en gaz d'azote, les générateurs d'azote PSA fonctionnent généralement avec plusieurs récipients ou lits d'adsorption.L'autre lit est en régénération.Ce processus de cycle assure un flux constant et ininterrompu de gaz d'azote de haute pureté.

Dans l'ensemble, le principe du générateur d'azote PSA est basé sur l'adsorption différentielle de l'oxygène et de l'azote sur le matériau adsorbant spécialisé.le système réalise l'adsorption et la désorption sélectives de l'oxygène, ce qui entraîne la production de gaz azoté de haute pureté.

Caractéristiques techniques
1) Automatisation complète
Tous les systèmes sont conçus pour un fonctionnement sans surveillance et un réglage automatique de la demande d'azote.
2) Réquisition d'espace réduite
La conception et l'instrumentation rendent la taille de l'usine très compacte, assemblée sur des patins, préfabriquée en usine.
3) Démarrage rapide
Le temps de démarrage n'est que de 5 minutes pour obtenir la pureté de l'azote souhaitée.
les changements.
4) Haute fiabilité
Très fiable pour un fonctionnement continu et stable avec une pureté constante de l'azote. Le temps de disponibilité de l'usine est toujours supérieur à 99%.
5) Durée de vie des tamis moléculaires
La durée de vie prévue des tamis moléculaires est d'environ 15 ans, soit la durée de vie complète de l'usine d'azote.
6) réglable
En modifiant le débit, vous pouvez fournir de l'azote avec la pureur exacte.

Spécification

Box Générateur d'azote PSA

Capacité d'azote: 1 à 100 Nm3/h
Pureté de l'azote: 95% à 99,999%
Pression d'azote: 0,5-0,8 MPa (augmentation pour haute pression) Points de rosée d'azote: ≤-40°C (pression atmosphérique)
Énergie de commande: 0,2 kW 220v 50 Hz
